手動真空蝶閥GI

手動真空蝶閥GI制造標準：中國GB、美標API、德標DIN、日本JIS、JPI、英標BS生產。材質：銅、鑄鐵、鑄鋼、碳鋼、鍛鋼、不銹鋼、304、316、316L、低溫鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：螺紋、法蘭、焊接、卡套、卡箍。驅動方式：手動、氣動、電動

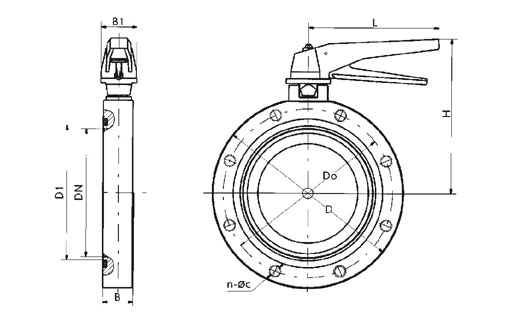

產品介紹   ■ GI型－高真空蝶閥     ■ GI型高真空蝶閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。   ■ GI High Vacuum Butterfly Valve     ■ GI high vacuum butterfly valve is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases.   ■ 主要技術性能 Main Technical Performance     ■ ■ ■ 　適用范圍：Applicability 　105～1.3×10-4Pa 　閥門漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S. 　適用溫度：Applicable Temperature 　-25～+80℃　-30～+150℃ 　安裝方向：Mounting Direction 　任意   ■ 主要零件材料 Materials of Main Parts     ■ ■ 閥體、閥蓋、閥桿：碳鋼或不銹鋼 密封件：氟橡膠。 Body, bonnet and stem: carbon steel or stainless steel Sealing element: NBR, Viton   CONSTRUCTION FIGHTS（mm）   ■ 外形及連接尺寸 Overall and Connection Dimensions（mm） Model 型號 DN D Do D1 B H B1 L n-φc GI-32 32 78 64 36 22 32 36 115 4-φ7 GI-40 40 85 70 44 22 40 36 115 4-φ7 GI-50 50 110 90 55 22 50 36 115 4-φ9 GI-65 65 125 105 70 26 130 38 135 4-φ9 GI-80 80 145 125 85 30 140 38 135 4-φ9 GI-100 100 170 145 105 30 153 38 135 4-φ12 GI-150 150 220 195 156 35 179 40 165 8-φ12 GI-200 200 275 250 208 40 208 40 185 8-φ12 GI-250 250 330 300 258 45 234 45 300 8-φ14 GI-300 300 380 350 308 55 300 55 350 8-φ14 GI-400 400 500 465 408 60 340 60 500 8-φ18
