Q611F氣動螺紋球閥

公司名稱：
參考價：
更新時間：
所在地：
生產地址：
瀏覽次數：

浙江三精閥門有限公司
500元（具體成交價以合同協議為準）
2021-04-12 15:30:38
溫州市
1464

【簡單介紹】

品牌	三精	產品類型	全新
加工定制	是	生產類型	國產
尺寸	DN15-50mm

Q611F氣動螺紋球閥
通徑規格：DN10～DN100

結構形式：浮動直通式O型

閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L

公稱壓力：PN10、PN16、PN25、PN40、PN64

適用溫度：PTFE:-29～+178℃，PPL:-29～+300℃

應用范圍：氣體、蒸汽、水、油品、腐蝕性介質等

產品特點：體積精小，結構緊湊，密封性好，運行可靠，維修容易

【詳細說明】

氣動螺紋球閥概述

Q611F氣動螺紋球閥是由內螺紋球閥與氣動執行器組成，按結構形式不同可分為整體式(一片式)、兩片式及三片式，由于閥門本身體積精小且結構緊湊，所以特別適用于安裝尺寸有限和場合空間相對狹窄的工況中。氣動螺紋球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉，根據工作需要可選用雙作用或單作用執行機構，單作用形式具有彈簧復位的功能，可在遇到故障或氣源斷開時，自動歸位到開啟或關閉的狀態。

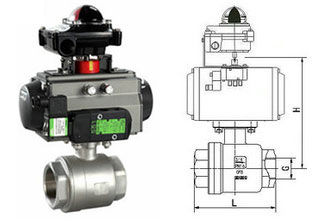

氣動螺紋球閥結構

氣動螺紋球閥優點

1、可在執行器頂部或底部安裝手動操作機構，實現手動開、關閥門。

2、內螺紋氣動球閥具有體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點。

3、密封結構分為金屬密封與彈性軟密封，可分別使用在不同的工況當中。

4、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

5、氣動螺紋球閥采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。

氣動螺紋球閥性能規范

閥芯形式："O"型球形閥芯

密封填料：PTFE、柔性石墨

環境溫度：-20～+90℃

密封圈：增強聚四氟乙烯，對位聚笨

流量特性：近似快開型

動作范圍：0～90°

泄露量Q：硬密封：≤額定流量的10-5；軟密封：零泄漏

閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

閥球材質：不銹鋼CF8（304）、CF8M（316）

氣動螺紋球閥技術參數

公稱通徑	DN10～DN100(mm)
公稱壓力	PN1.0、1.6、2.5、4.0、6.4MPa
驅動形式	壓縮空氣4-7bar（可帶手動裝置）
連接方式	內螺紋連接（螺母旋緊式）
結構形式	整體式（一片式）、二片式閥體、三片式精鑄閥體
動作范圍	0～90°
使用溫度	PTFE:-29～+178℃，PPL:-29～+300℃
適用介質	水、蒸汽、液體、油品、腐蝕性介質等
控制方式	開關模式，調節型（定位器4-20mA模擬信號）
作用形式	單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關）
